18661361773

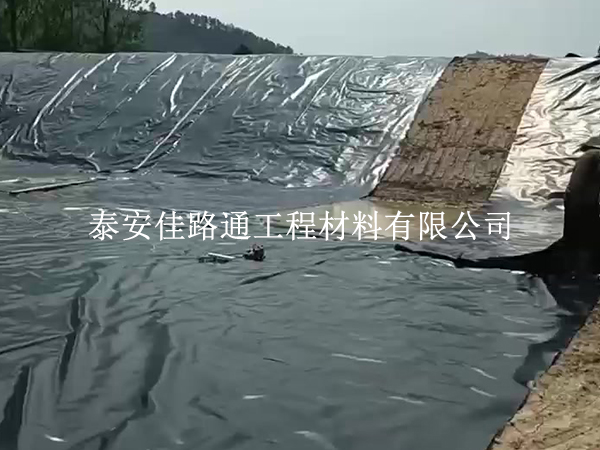

焊接是鱼塘防渗工程的命脉。焊缝一旦出问题，整塘蓄水就是摆设。实际施工中，虚焊、开裂、烧穿、起鼓这些毛病反复出现，根源往往就在几个容易被忽视的细节上。下面把焊接全流程中最常见的问题和对应的预防手段一次性讲透。
虚焊与漏焊：最隐蔽的杀手
焊缝看着连上了，实际没有完全熔合，水压一上来就渗。主要原因是焊接温度偏低、行走速度过快，或者焊缝处残留了泥沙、油污、水汽。
预防方法： 焊前必须用干净毛巾逐段擦拭搭接面，确保干燥无杂质。每天开工前先在废膜上试焊，根据气温实时调整温度和速度。低温环境下要适当提高温度、放慢速度，让膜材充分熔合。焊完后立即用手触摸焊缝，常温下应有温热感，冰凉区域说明熔合不到位，必须补焊。
烧穿与跳焊：温度失控的代价
温度过高直接烧穿膜材，速度不均匀则出现跳焊——焊缝断断续续，强度大打折扣。这两个问题都和焊机参数设定有关。
预防方法： 严格按照膜材厚度设定温度区间，一般控制在三百摄氏度到四百摄氏度之间。焊接速度保持均匀，不要忽快忽慢。焊缝处上层膜边缘应打磨成倾角，增大熔合面积，降低烧穿风险。
十字交叉缝：应力集中的定时炸弹
横向焊缝和纵向焊缝如果形成十字交叉，四条焊缝交汇处就是应力最集中的点，时间一长必然开裂。
预防方法： 膜材拼接时先焊横向焊缝，再焊纵向焊缝。横向焊缝间距不小于五十厘米，相邻膜块的纵向焊缝必须错开一米以上，所有交点呈T型分布，严禁出现十字交叉。
膜材刺破与划伤：施工现场的低级错误
基底没清理干净，碎石、树根、铁钉残留，膜材一铺就被扎破。还有施工人员穿硬底鞋上膜面行走，踩到异物直接硌穿。
预防方法： 铺膜前彻底清除基底所有尖锐物体，阴阳角处做成圆弧过渡，圆角半径不小于五十厘米。所有施工人员必须穿软底鞋，焊机不用时放在支架或沙袋上，严禁直接压在膜面上。裁膜刀用完立即收回刀盒，避免划伤已铺好的膜材。
焊缝起鼓与褶皱：铺设环节埋下的隐患
膜材拉得太紧，温差一变化就被拉裂；铺得太松又形成褶皱，焊接时熔合不均，后期容易起鼓。
预防方法： 铺设时膜材要松紧适度，每百米预留百分之五左右的伸缩余量，适应温度变化。铺膜过程中随时排出膜底空气，避免胀破。有风天气用砂袋压住待焊膜面，防止风吹移位。
低温与雨天施工：焊缝质量的天敌
气温低于五摄氏度，膜材发硬，焊接粘合效果明显变差。雨天膜面潮湿，焊缝根本粘不上，强行焊接等于白干。
预防方法： 气温低于五摄氏度不施工，必须作业时对焊机预热，适当提高焊接温度。雨天、结露天气严禁焊接，待膜面彻底晾干后再作业。风力超过四级时搭建挡风设施，避免焊缝快速冷却导致虚焊。
老化脆裂：不是焊接的问题，但后果一样严重
膜材焊好后长期暴露在阳光下，紫外线会破坏高分子结构，膜体变脆、粉化，焊缝跟着开裂。
预防方法： 焊接检测合格后尽快回填覆盖保护层，严禁膜材长时间裸露。保护层厚度要大于当地冬季冻胀厚度。覆土深埋的防渗系统可用三十年到五十年，露天暴晒的寿命只有五到十年。
焊后检测：不合格必须返工，没有商量余地
焊缝冷却后用充气法检测：双轨焊缝两端封闭，注入零点二兆帕压缩空气，保持三分钟，压力下降不超过百分之十五即为合格。重点部位加做真空盒检测，涂刷肥皂水观察有无气泡。
发现虚焊、漏焊必须切断原焊缝，用热熔挤压焊机重新修补，修补范围超出缺陷两端各十五厘米。手持焊枪补焊的质量远不如焊机，能一次焊好的绝不留到补焊。
焊接这道工序，拼的就是细节和耐心。参数调到位、膜面擦干净、接缝走T型、检测不放过——做到这几条，鱼塘防渗才算真正稳了。
