18661361773

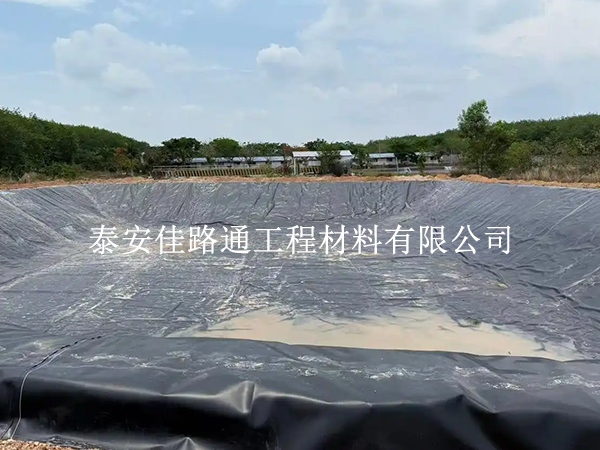

防渗土工膜焊接完成后，不能直接进入回填或覆盖工序。焊缝质量直接决定防渗系统是否可靠，必须通过外观检查、密封性检测和强度验证，确认合格后再进行下一道工序。现场焊接检查可按“先外观、再密封、后强度”的思路推进，做到不漏检、不返工。
一、外观检查：先看焊缝是否连续完整
焊接完成后，先对焊缝进行目视检查。重点看焊缝是否连续、平直、饱满，搭接宽度是否符合要求，焊缝表面有无漏焊、虚焊、滑焊、烫穿、气孔、夹渣、烧焦、毛刺等缺陷。
双轨热熔焊缝应两条焊线平行、间距均匀，中间空腔清晰；T型接头、转角接头应规整平顺，不宜出现十字交叉。搭接面应保持清洁，无泥沙、油污、水分和杂物。外观检查不合格的部位，应先标记，不得直接进入密封性检测。
二、双轨焊缝做气压检测
双轨热熔焊接形成的焊缝中间留有封闭空腔，适合采用气压检测。检测前应将焊缝两端封堵，形成密闭气腔，再向腔内充气加压，观察压力变化。
充气压力、保压时间和合格判定应按设计要求和相关规范执行。保压期间若压力明显下降，说明焊缝存在漏点、虚焊或断焊，应标记位置，切除缺陷段后重新焊接，复检合格后方可进入下一工序。气压检测通常要求逐段覆盖，不宜以抽检代替全检。
三、单轨焊缝用真空检测
挤压焊接形成的单轨焊缝、T型接头、修补部位以及无法形成封闭气腔的位置，宜采用真空检测。检测时在焊缝表面涂抹肥皂水，覆盖真空罩并抽真空，观察罩内是否产生连续气泡。
若真空罩内出现气泡或负压明显下降，说明焊缝存在渗漏点，应补焊后重新检测。真空检测适用于边角、异形部位和修补区域，是双轨气压检测的重要补充。
四、复杂部位可配合电火花检测
对于地形复杂、焊缝走向不规则或挤压焊缝较多的区域，可采用电火花检测。该方法通常需要在焊缝中预埋导电铜线，利用高压脉冲探头沿焊缝扫描，出现火花的位置即为缺陷点。
电火花检测适合快速排查隐蔽漏点，但需按规范预埋导电介质，并由专业人员操作。检测发现缺陷后，应修补并复检，确认合格后再覆盖。
五、抽样做剪切和剥离试验
外观和密封性检测通过后，还应按规定抽样进行破坏性试验。通常从焊缝中截取试样，分别进行剪切试验和剥离试验，验证焊缝强度是否满足要求。
合格焊缝的剪切强度和剥离强度应达到规范要求，剥离试验中宜出现母材撕裂而非焊缝分离。取样位置应按规范确定，取样后的孔洞应及时修补，并重新进行密封性检测。
六、发现问题及时闭环处理
焊接检查不是一次性动作，发现问题后必须闭环处理。虚焊、漏焊、烫穿、夹渣等缺陷不能简单遮盖，应切除缺陷段，清理干净后重新焊接。修补完成后，需再次进行外观检查和密封性检测，确认合格后方可覆盖保护层。
所有检查、修补、复检过程应做好记录，包括焊缝位置、检测方法、检测结果、缺陷位置和修补情况，便于后续验收和追溯。
防渗土工膜焊接检查要坚持“外观先看、密封必检、强度抽验、缺陷闭环”的原则。双轨焊缝重点做气压检测，单轨焊缝和异形部位重点做真空检测，关键部位可配合电火花检测，并按规范进行剪切、剥离试验。焊完就盖土是防渗工程的大忌，只有把焊缝查清楚、补到位，防渗系统才能长期稳定运行。
