18661361773

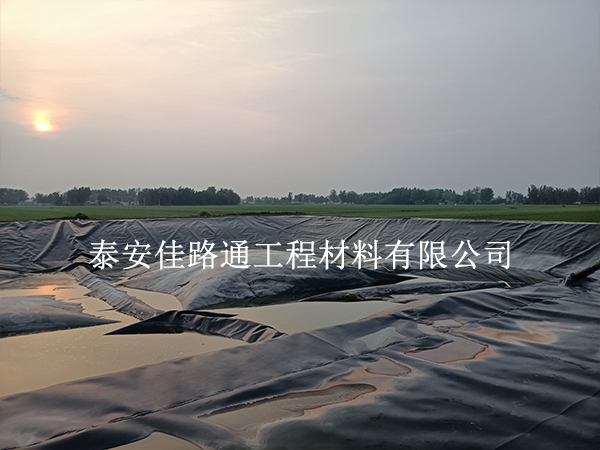

氧化塘防渗工程中，焊缝就是生命线。但塘底、边坡、管口、转角，每个位置的工况完全不同，用错焊接方法，后续渗漏几乎是定局。下面把氧化塘土工膜施工中最常用的三种焊接方法，按适用位置一一讲清楚。
双轨热楔焊接——大面积平面焊缝的主力
这是氧化塘防渗施工中使用频率最高的方法，专门用于塘底和边坡上大面积的直线焊缝。
工作原理：焊接机的加热楔在两幅搭接膜材中间移动，同时加热上下两层膜面使其熔融，后方滚轮紧跟施压，让熔融材料充分融合冷却后形成两条平行焊缝，中间留出空腔。
适用位置：塘底主体区域、边坡大面积铺膜的纵向和横向搭接缝。只要是平直、连续的长距离焊缝，首选这个方法。
核心参数：焊接温度通常控制在380℃至420℃之间，行走速度每分钟两至三米，搭接宽度不低于10厘米。正式焊接前必须用边角料试焊，做剥离测试合格后才能大面积作业。
检测方式：焊完后直接向中间空腔充气，充入0.25MPa左右的压缩空气，保压观察压力是否下降。空腔结构让检漏变得非常直接。
挤压熔焊——复杂节点和修补的专属方案
当焊接机够不到的地方，就轮到挤压焊枪上场了。
工作原理：焊枪将同材质的聚乙烯焊条加热熔融，同时对母材待焊部位表面加热，然后把熔融焊条挤压填充到接缝中，冷却后形成一道厚实的密封焊道。
适用位置：T型接头、管道穿膜处、塘体转角、膜体破损修补、以及所有热楔焊机无法操作的异形部位。这类位置焊缝短、形状不规则，挤压焊枪的灵活性优势明显。
技术要点：对操作人员经验要求较高，需要控制焊条供给量和行进速度，保证熔融物充分渗透并与母材牢固结合。修补时补丁形状建议做成圆形或椭圆形，避免尖角处应力集中导致二次开裂。
检测方式：焊缝表面涂刷肥皂水，盖上真空罩抽负压，观察有无气泡产生。也可用电火花检测仪沿焊缝扫描，发现漏点立即标记修补。
热风焊接——窄缝和辅助工况的补充手段
热风焊接与热楔焊接原理相近，但设备更轻便灵活，适合作为补充手段。
工作原理：用热风喷枪对搭接区域的上下膜面同时吹送高温热风，使其表面软化熔融，再用压辊碾压使两层膜材粘合为一体。
适用位置：边坡局部窄缝、小面积补丁粘贴、以及现场不便使用大型焊机的受限空间。在养猪场氧化塘等场地条件复杂的项目中，热风焊接常被用于管道法兰周边、锚固沟附近等热楔焊机难以展开的区域。
技术要点：喷枪与膜面保持45度角，热风同时作用于上下两层膜。焊接速度不宜过快，避免熔合不充分。环境温度低于5℃或风力超过四级时应停止作业。
检测方式：同样采用气压检测或真空盒检测，修补部位还需额外做剪切强度测试，确保焊缝强度不低于母材的80%。
不同位置到底怎么选？按场景对号入座
塘底大面积直线焊缝和边坡长距离搭接缝，首选双轨热楔焊接，效率高、强度好、还能充气检测，是大面积作业的最优解。
T型接头、管道穿膜处、塘体转角、收边部位，必须用挤压熔焊，这类位置形状不规则，只有挤压焊枪能灵活适配，焊缝走向可精确控制。
膜体破损修补，以挤压熔焊为主、热风焊接为辅，操作性强，适合小范围精准作业。
锚固沟周边、管道法兰附近等受限空间，用热风焊接，设备轻便不受空间限制，大型焊机进不去的地方它能顶上。
几条实战提醒
任何焊接方法在正式施工前都必须试焊，试焊样品做剥离测试合格后才能开工
搭接区域必须彻底清洁，灰尘、水分、油污任何一项都会导致虚焊
雨天、大风天、低温环境下一律停止焊接作业
每道焊缝完成后立即检测，发现漏点当场标记修补，不要等到全部焊完再回头找
焊接方法没有绝对的好坏，只有适不适合。把每种方法用对位置，氧化塘防渗系统才能真正扛得住长期水压和环境侵蚀。
